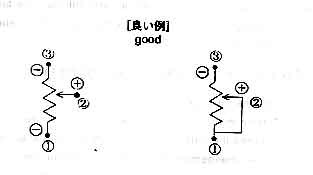

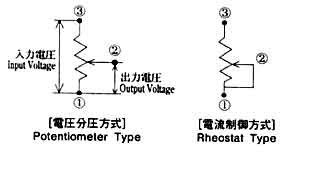

可変抵抗器の配線方法 　 　 端子配列 　　操作部（シャフト）を時計方向に回転させると 　　　　端子�@−�A間の抵抗値が大きくなり　端子�A−�B間は小さくなります 　　操作部（シャフト）を反時計方向に回転させると 　　　　端子�@−�A間の抵抗値が小さくなり　端子�A−�B間は大きくなります 　 (表面） (裏面） 　 使用回路 　　電圧分圧（ポテンションメータ）方式ー電圧を下げること 　　電流制御（レオスタット）方式ー電流を下げることがあります 　 　 　 印加電圧 　　直流電圧（ＤＣ）を印加して使用する場合 　　摺動子（接点）側をプラス（＋）にして下さい
