半導体のオーディオに最適な安定化電源キットです。自作アンプやCDプレーヤなどのグレードアップにどうぞ。
安定化電源回路キット セット価格 8,700円
＜電源基板キット2回路用 4,610円 トランス基板キット 4,090円＞
別に電源基板キット１回路用 2,310円もあります
特長
●RIAA-EQ, フラットAMP, ヘッドフォンAMP, DAコンバーターに最適です
● AC100Vの入力で2.5V -
22V可変、最大200ｍAの安定化したDCが2チャンネル得られます
●最大電流200ｍAｘ2の場合は最大出力電圧は20Vです。
●ローノイズ、高レギュレーション、過負荷保護回路内蔵
●多回転型半固定トリマーで電圧を0.1V単位で微調整可能です

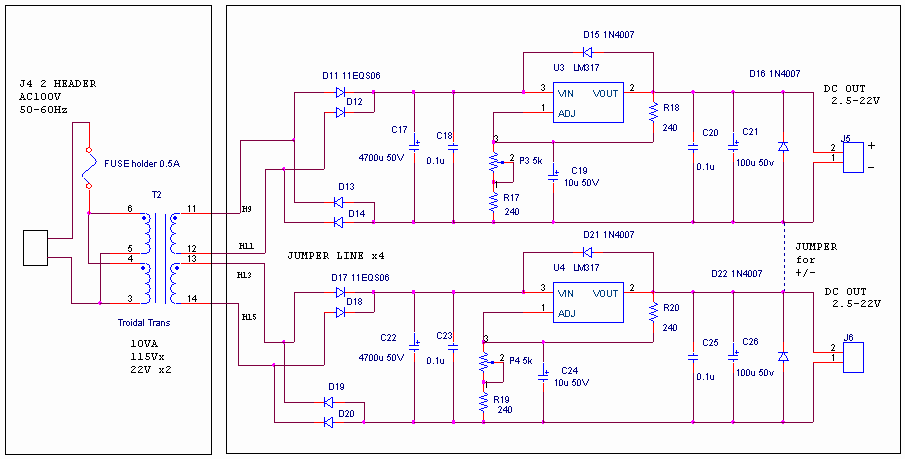

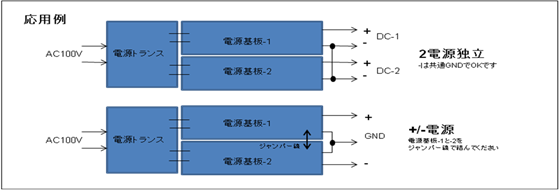

●2CHはそれぞれ独立していますので+/-の電源として使用可能
●または+5V と+3.3Vなど、2つの+電源としても使えますのでデジタル回路にもOK
●サイズ トランス基板80ｘ67ｍｍ，電源基板 118ｘ67ｍｍ

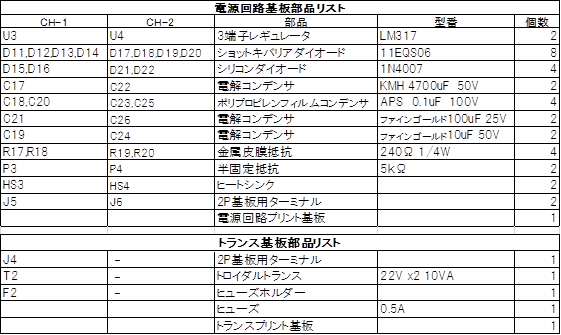

使用部品
●銅箔厚み７０ミクロン、通常の２倍以上、エポキシ樹脂製プリント基板、直角を排したパターン
●漏れ磁束が少なく高能率なトロイダルトランス、2次側は2回路
●整流用ダイオードは日本インター社のショットキバリアダイオード使用
●高レギュレーション電源IC LM317を使用
●電解コンデンサはハイエンドアンプにも使われている日本ケミコンのKMHとニチコンFINE GOLD ●高周波ノイズ除去用にニッセイ社ポリプロピレンフィルムコンデンサを使用
製作のコツ

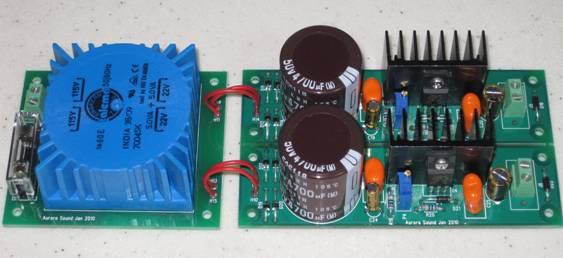

1.ダイオードと電解コンデンサは部品の向きにご注意ください。写真参考にしてください
2.銅箔のパターンが太いので部品の穴の周辺を半田こてであらかじめ温めてから半田付けするときれいに半田がのります。
3.抵抗、ダイオードなど背の低い部品から先に半田付けしてください。大きい部品は最後です。
|
