　Allargandoコントロ-ルアンプキットCS370M
　　　　　　　（生産終了予定　バージョンアップ版開発中）
　

（概要）
新発想・発展自在なオリジナルケースUC-3727Mをベースに、セイデン製
ロータリスイッチとアルプス電気製2連MN（バランス）、2連A（ボリウム）を
採用した高性能コントロールアンプです。
真空管アンプキットAllargando（アラルガンド）-Eシリーズとの相性も
バッチリです。発展性自在な新感覚コントロールアンプです。
ローノイズの電源ユニット、　シンプル・高音質の1段＋カソードフォロアー出力のフラットアンプユニットを加えて、本格的コントロールアンプを構成しました。
各部ユニット構造のため　変更・追加が思いのままです。各部を　単品販売いたしますので　貴方だけのシステムが　構築できます。

自作オーデイオの世界を存分にお楽しみ下さい。

AllargandoコントロールアンプキットCS-370M

■入力4系統＋ミニジャック
■周波数特性・10HZ～100KHZ±3dB以内
■ゲイン・約14dB
■使用真空管・12AU7A(又は相当品）×2
■残留ノイズ・約1.0mV以下
■寸法・W374×D275×H 84 mm(Dは端子・ツマミ含まず）
■重量・約4.0kg

組立てマニアル付キット　標準価格・84,000円（税込）
完成品　標準価格・115,000円（税込）

納期・受注後約１週間（完成品約3週間）
　

		Allargando　CS-370M　完成品

		Allargando　CS-370M 内部配線　　　　　　　　　　　画像は4連ボリウム・バランスコントロールレスモデル




（構成内容）　①ケースUC-3727M本体（穴加工用シャーシ）　オールアルミ5052S 1.5t　　　　カバーSECC1.2t グレーレーザー塗装　②アルプス電気製2連MN（バランス）、2連A（ボリウム）採用　　　　4連ボリウムによる定インピーダンスＴ型音量調整に変更可能　③セイデン製ロータリスイッチ32NEG1-2-6 銀ベース金メッキ接点・切替感触抜群

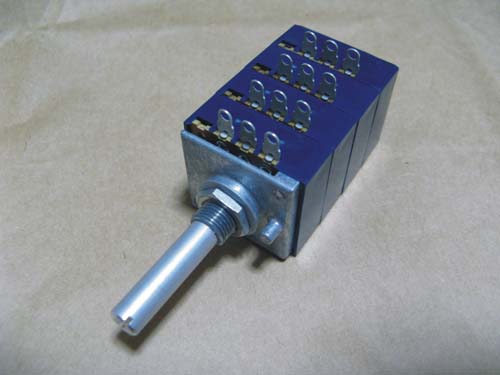

		アルプス電気製2連MN2連A　　　4連VR 　　　　　　セイデン製ロータリSW

④外装部品類　　　RCAジャック・ミニジャック・アースターミナル・ツマミ・取付Ｌアングル　　　・ゴム足　⑤電源ユニットPSU-260K 電源トランスKEP-561+電源ユニットフレームPSU-190136+抵抗器、　　　　　コンデンサ、半導体等　　　　　オリジナル薄型トランスを搭載した電源ユニットは十分な電流容量を　　　　持ち、ヒータは３端子レギュレータによる低リップル、主電源は　　　　FETリップルフィルタを採用、静かなアンプを実現。　⑥フラットアンプユニット SFM-U7K（ステレオ２球）真空管取付アングルFLU-12068+真空管12AU7A×2+抵抗器、　　　　　コンデンサ等オーソドックスで音の良い1段増幅＋カソードフォロアーに組み上げた　　アンプユニット、厳選したパーツを組み込んで　パワーアンプを強力に　　ドライブします。

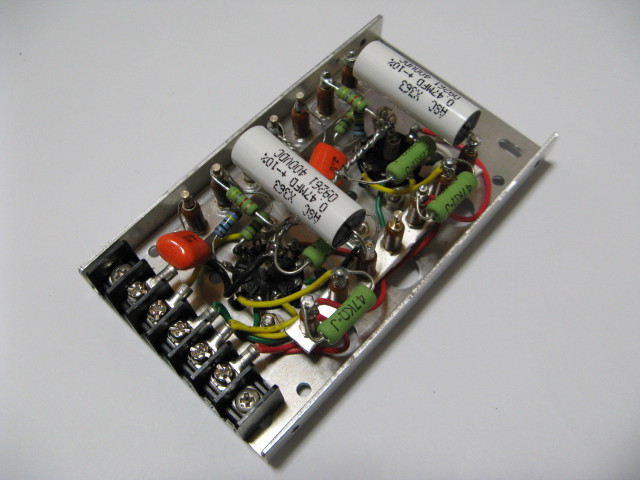

		電源ユニットPSU-260K　フラットアンプユニットSFM-U7K

⑦電源周辺部品　　　電源スイッチ・ACコ－ド・ACインレット・・フューズホルダ・フューズ　　　・ネオンランプ・各種線材・ネジ・半田　　　　　⑧専用化粧パネルA フロントパネル：オールアルミ5052S 3.0t ヘアラインアルマイト仕上げ　　　　リアパネル：アルミアルマイト材　1.2t ケースUC-3727Mは穴あけ加工済みのケースです。　シャーシUC-3727M　　　　　　　　　　シャーシカバー電源ユニットフレームPSU-190136を1台、真空管取付アングルFLU12068 （真空管２球用）又は真空管取付アングルFLU16068（真空管３球用）を　2台　搭載可能です。なおケースUC-3727M用のオプションとしてブランクの化粧パネルも用意しております。フロントパネル：アルミ 2.0t ヘアラインアルマイト仕上げ\3,400(税込み）　　　リアパネル：アルミアルマイト材　1.2t\1,700(税込み）フロントパネル（ブランク）は丸穴の加工のみ、リアパネル（ブランク）も簡単な加工で見栄えの良い堅牢なケースが出来上がります。豊富なオプションとワンランク上のボリウム・コンデンサを使って　貴方だけのオリジナルサウンドをお楽しみ下さい。

その他ご要望がありましたら　お問い合わせ下さい
